一、樓宇自控系統（BAS）的定義
樓宇自控系統（Building Automation System, BAS）是通過集成傳感器、控制器、網絡通信和軟件平臺，對建筑物內的機電設備（如空調、照明、電梯、安防、能源系統等）進行實時監控、自動化控制和智能化管理的綜合系統。其核心目標是通過優化設備運行、降低能耗、提升舒適性和安全性，實現建筑的高效、智能、可持續運營。
二、主要功能
1. 環境控制
- 溫濕度調節：通過傳感器實時監測室內環境，自動控制空調、新風系統等設備，維持舒適的溫度和濕度。
- 空氣質量優化：監測CO?、PM2.5等指標，自動啟動通風或凈化設備，改善空氣質量。
- 按需調節：根據人流量、時間表或區域需求動態調整環境參數（如會議室使用前后自動調節空調）。
2. 能源管理
- 節能控制：優化設備運行策略（如夜間降低空調功率、過渡季節利用自然通風），減少能耗。
- 能耗監測與分析：實時采集水、電、氣等能源數據，生成報表，識別高耗能環節并制定改進措施。
- 分項計量：對不同區域或設備的能耗單獨統計，支持精細化成本管理。
3. 設備監控與維護
- 實時監控：集中顯示電梯、水泵、風機等設備運行狀態（如啟停、故障、負載）。
- 故障預警與報警：通過異常數據（如溫度驟升、電流波動）提前預警，避免設備損壞。
- 遠程控制：支持遠程啟停或調整設備參數，減少人工巡檢成本。
- 維護提醒：根據設備運行時長或次數，自動提示維護計劃（如更換濾網、潤滑部件）。
4. 安防與消防聯動
- 門禁管理：通過刷卡、人臉識別等方式控制人員出入，記錄通行日志。
- 視頻監控：集成攝像頭，實現異常行為檢測、重點區域監控。
- 消防聯動：火災報警時自動啟動應急照明、關閉電梯、開啟排煙系統，并與消防部門聯動。
5. 照明控制
- 自動開關：根據預設時間表或自然光照強度控制燈光開關（如下班后關閉辦公區照明）。
- 場景模式：支持“會議模式”“節能模式”等一鍵切換，調節燈光亮度和色溫。
- 人體感應：在走廊、衛生間等區域通過感應器實現“人來燈亮，人走燈滅”。
6. 電力系統監控
- 配電管理：監測電壓、電流、功率因數等參數，預防過載或短路。
- 備用電源控制：在停電時自動切換至發電機或UPS，保障關鍵設備供電。
- 電能質量分析：檢測諧波、電壓波動等問題，優化用電安全。
7. 集成管理平臺
- 集中控制：通過統一界面管理所有子系統（如空調、照明、安防），簡化操作流程。
- 數據分析與可視化：生成趨勢圖、能效報告，輔助管理決策。
- 智能聯動：跨系統自動協作（如暴雨時關閉窗戶并啟動排水泵）。
三、系統組成架構
- 感知層
- 傳感器：溫濕度、光照、CO?、人體紅外等傳感器，實時采集環境數據。
- 儀表：電表、水表、燃氣表等，監測能源消耗。
- 控制層
- 控制器（DDC）：接收傳感器數據，執行預設邏輯（如溫度超標時啟動空調）。
- 執行器：調節閥門、電機、繼電器等設備，完成物理動作。
- 傳輸層
- 通信網絡：通過BACnet、Modbus等協議，實現設備間數據傳輸。
- 物聯網（IoT）技術：支持無線（LoRa、ZigBee）和有線（RS485、以太網）連接。
- 管理層

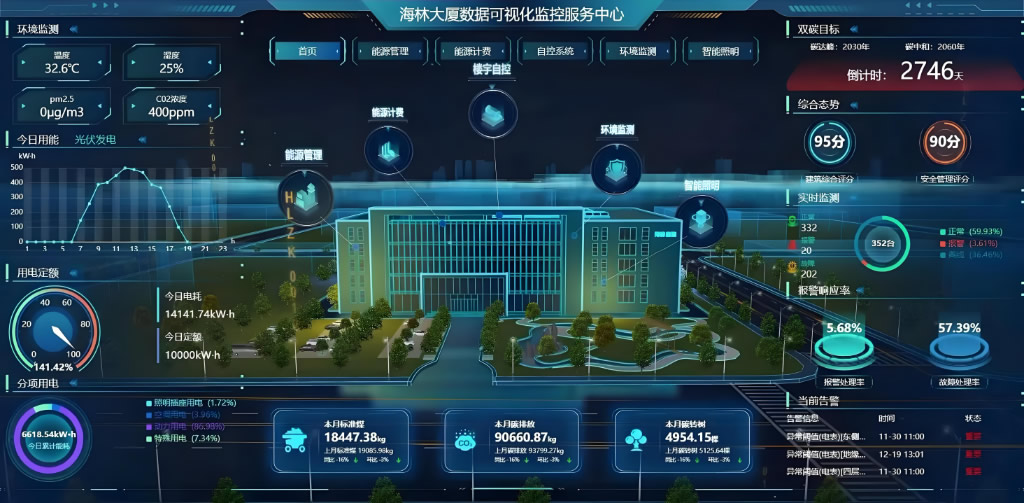

- 中央管理平臺：可視化界面集中監控所有設備，支持數據分析、報警管理。
- 云端服務：遠程訪問、大數據分析、數字孿生模擬。
四、應用場景
1. 商業建筑
- 寫字樓/辦公園區
通過環境控制（溫濕度、空氣質量）、智能照明、能耗管理提升辦公舒適度，降低運營成本。 - 購物中心/商業綜合體
管理復雜業態的能源需求（如不同區域空調分時控制），聯動安防系統監控人流密集區域。 - 酒店/會議中心
按需調節客房環境（如入住前預啟動空調），支持會議場景模式（燈光、投影、溫度聯動）。
2. 公共建筑
- 醫院/實驗室
嚴格管控空氣質量（如手術室正壓通風）、溫濕度及消毒流程，保障醫療安全；實時監測電力系統可靠性。 - 學校/圖書館
分時段控制教室照明和空調，結合人體感應減少空置區域能耗。 - 機場/車站
管理大空間通風、照明系統，集成安防（人流監控、應急疏散）和消防聯動。
3. 工業建筑
- 工廠/倉庫
監控生產設備運行狀態（如電機溫度、振動），預防故障停機；優化通風和照明以降低能耗。 - 數據中心
精準控制機房溫濕度，保障服務器散熱；實時監測UPS和備用電源，確保電力不間斷。
4. 住宅建筑
- 高端住宅/公寓
集成智能家居（燈光、窗簾、空調遠程控制），提供個性化場景模式（如“離家模式”自動關閉設備）。 - 綠色建筑/低碳社區
結合太陽能、地源熱泵等可再生能源，優化能源分配，實現碳中和目標。
5. 特殊用途建筑
- 體育場館/劇院
演出或賽事期間動態調節空調和照明，散場后自動關閉設備；緊急情況聯動疏散系統。 - 博物館/檔案館
恒溫恒濕保護文物，安防系統集成防盜、防火和視頻監控。 - 冷鏈物流中心
實時監控冷庫溫度，異常時自動報警并啟動備用制冷設備。
6. 混合用途建筑
- 智慧園區/城市綜合體
跨建筑協調能源使用（如園區微電網管理），集成停車、安防、環境監測等子系統。
五、核心價值
- 經濟效益
- 降低能耗（優化后節能20%-30%），減少運維成本。
- 延長設備壽命，減少突發故障帶來的損失。
- 環境效益
- 支持可再生能源集成，助力碳中和目標。
- 減少碳排放，符合綠色建筑認證（如LEED、BREEAM）。
- 用戶體驗
- 提供舒適、安全的室內環境（如恒溫恒濕、空氣凈化）。
- 通過手機APP或面板一鍵控制場景模式。
六、發展趨勢
1. 深度整合物聯網（IoT）技術
- 設備互聯與數據共享：通過物聯網技術，樓宇內的傳感器、控制器和設備（如空調、照明、安防系統）實現全面互聯，實時采集環境數據（溫濕度、能耗、人員流動等），并通過統一平臺進行集中管理。
- 邊緣計算與實時響應：結合邊緣計算技術，部分數據處理在本地完成，減少云端依賴，提升系統響應速度和可靠性，例如在火災預警時快速啟動應急程序。
2. 人工智能（AI）的廣泛應用
- 預測性維護與故障診斷：AI算法通過分析設備運行數據，預測潛在故障（如電機過熱、管道泄漏），提前觸發維護指令，減少停機時間和維修成本。
- 自適應環境調節：基于用戶行為模式和外部環境（如天氣、光照）的機器學習，系統動態調整空調、照明等設備參數，優化能耗并提升舒適性。例如，會議室的空調可提前預冷以適應高峰使用需求。
- 能源管理優化：AI驅動的能源模型可分析歷史數據與實時需求，制定個性化節能策略，如動態調整電力負載平衡或分時電價下的用電計劃。
3. 云服務與大數據分析
- 云端集中管理：通過云平臺實現跨地域建筑的遠程監控與管理，支持多用戶協同操作，降低本地服務器部署成本。
- 數據驅動的決策支持：利用大數據分析生成能耗報告、設備效率評估和用戶行為洞察，輔助管理者優化運營策略。例如，識別高耗能區域并提出改造建議。
- 數字孿生技術：構建建筑的數字孿生模型，模擬不同場景下的運行效果（如極端天氣應對、人流疏散），提升系統規劃的精準性。
4. 綠色化與可持續發展
- 碳中和目標驅動：樓宇自控系統與可再生能源（如太陽能、地源熱泵）深度集成，實現能源自給與動態分配。例如，在光照充足時優先使用光伏發電，儲能系統平衡峰谷用電。
- 節能技術升級：采用智能照明（人體感應調光）、新風熱回收、變頻控制等技術，降低建筑整體能耗。據測算，優化后的BAS可減少建筑能耗20%-30%。
- 綠色建筑認證支持：系統符合LEED、BREEAM等國際綠色建筑標準，助力建筑獲得環保認證并提升市場價值。
5. 集成化與開放性增強
- 多系統無縫聯動：BAS與消防、安防、停車管理等子系統深度集成，實現跨平臺協作。例如，火災報警時自動關閉電梯、啟動排煙系統并聯動應急照明。
- 開放協議與兼容性：支持BACnet、Modbus等標準化通信協議，兼容不同品牌設備，降低系統升級與擴展的復雜度。
- 用戶界面友好化：通過移動端APP或可視化面板，用戶可自定義場景模式（如“節能模式”“會議模式”），提升操作便捷性。
七、典型案例
-
- 上海環球金融中心：通過BAS實現空調、照明系統的遠程監控與動態調節，顯著提升能效，全年節能達40%。系統根據人流量和時段自動調整設備運行參數，優化能源使用效率。
- 北京大興國際機場：集成BAS與安防、消防系統，實現大空間通風、照明控制及應急疏散聯動。例如，火災時自動關閉電梯、啟動排煙系統，并通過人流統計優化空間管理。
- 南京中芬合作交流中心：作為零碳示范項目，BAS與可再生能源（如光伏發電）深度集成，實現能源動態分配。系統通過智慧管理平臺實時監測碳排放，優化空調、照明及暖通設備運行策略，預計投用后節能20%。
總結
樓宇自控系統是現代建筑智能化、綠色化的“神經中樞”，通過技術集成與數據驅動，顯著提升建筑能效、安全性和用戶體驗。隨著AI、物聯網等技術的突破，BAS正從單一設備控制向智慧建筑生態演進，成為未來城市可持續發展的重要支撐。
