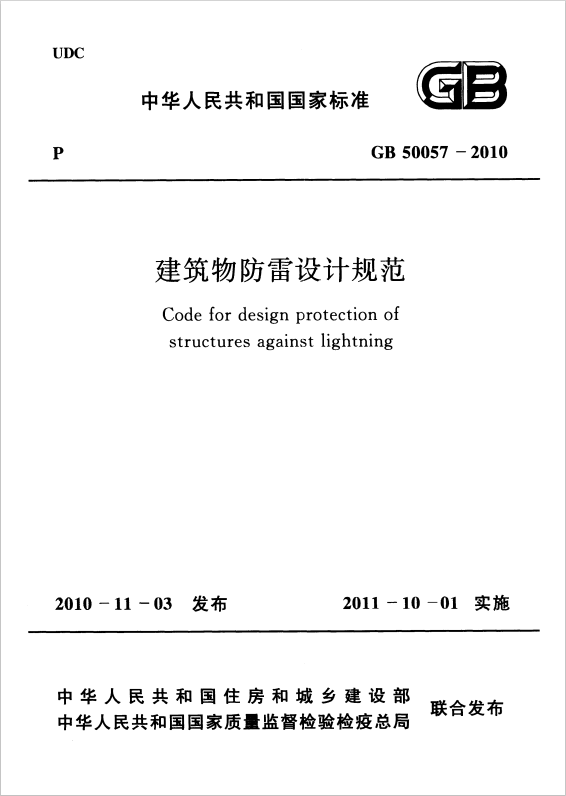

GB 50057-2010《建筑物防雷設計規范》是中國針對建筑物防雷設計的核心國家標準，旨在通過科學、系統的防雷措施，減少雷擊引發的人身傷亡、財產損失及電氣系統損壞。以下從規范基本信息、核心內容、實施與應用等方面進行綜合解讀：
一、規范基本信息
- 發布與實施：由住房和城鄉建設部與國家質檢總局聯合發布，2011年10月1日實施，替代了舊版GB 50057-94（2000年版）。
- 適用范圍：適用于新建、擴建、改建的建（構）筑物防雷設計，涵蓋地理、氣象、雷電活動規律等多因素的綜合分析。
- 強制性條文：包括第3.0.2、3.0.3、3.0.4（防雷分類）、4.1.1、4.1.2（防雷裝置要求）、4.2.1、4.2.3（接閃器布置）、6.1.2（TN-S系統）等條款，必須嚴格執行。
二、核心內容與設計要求
1. 防雷分類
建筑物根據用途、重要性及雷擊風險分為三類：
- 第一類：爆炸危險場所（如火炸藥生產、貯存設施）、0區/20區爆炸環境建筑物等，需采取最高級別防雷措施。
- 第二類：國家級重點文物保護建筑、大型交通樞紐、特級體育館等，要求防直擊雷和防閃電電涌侵入。
- 第三類：省級重點建筑、雷擊次數較高的普通民用建筑等，需滿足基本防雷要求。
2. 防雷裝置設計
- 接閃器與引下線：
- 接閃器需覆蓋爆炸危險氣體排放管的保護范圍，無管帽時保護半徑為5米的半球體。
- 引下線應沿建筑物均勻對稱布置，第一類建筑間距≤18m，第三類≤25m。
- 接地系統：
- 獨立防雷接地裝置需與電氣系統保持安全間距，共用時需在配電箱處安裝I級電涌保護器（SPD），沖擊電流≥12.5kA。
- 建筑物金屬結構、管線等需與防雷裝置等電位連接，防止跨步電壓。
3. 防雷擊電磁脈沖
- 電涌保護器（SPD）：
- 電源總配電箱處應裝設I級SPD，電壓保護水平≤2.5kV；低壓系統TN-S接線方式強制使用。
- 室外線路引入時，需采用電纜埋地或架空線加裝SPD，接地電阻≤30Ω。
三、技術更新與重點修訂
- 新增術語與細化要求：增加“雷擊組合”“分流系數”等術語，明確防接觸電壓和跨步電壓的措施。
- 優化防雷裝置材料：要求外部防雷裝置采用耐腐蝕金屬材料，并規范不同金屬物的連接方式。
- 簡化雷擊密度計算：調整雷擊次數判定閾值，使分類更科學。
- 強調電子系統保護：細化電涌保護器的選型與安裝要求，增強對電氣和電子系統的防護。
四、實施與應用
- 定期檢測要求：
- 易燃易爆場所防雷裝置每半年檢測一次，其他場所每年一次。
- 檢測機構需具備甲級或乙級資質，甲級可檢測所有類別建筑物。
- 與綠色建筑結合：推動“風光+儲能”模式，適配“東數西算”工程對西部低電價、高綠電比例的要求。
- 動態優化與認證：建議通過Uptime Tier或LEED認證提升項目合規性，定期評估能效與設備冗余。
通過GB 50057-2010《建筑物防雷設計規范》的嚴格執行，可顯著提升建筑物在雷電災害中的安全性，同時為電力、通信、交通等關鍵基礎設施提供系統化防護支持。
