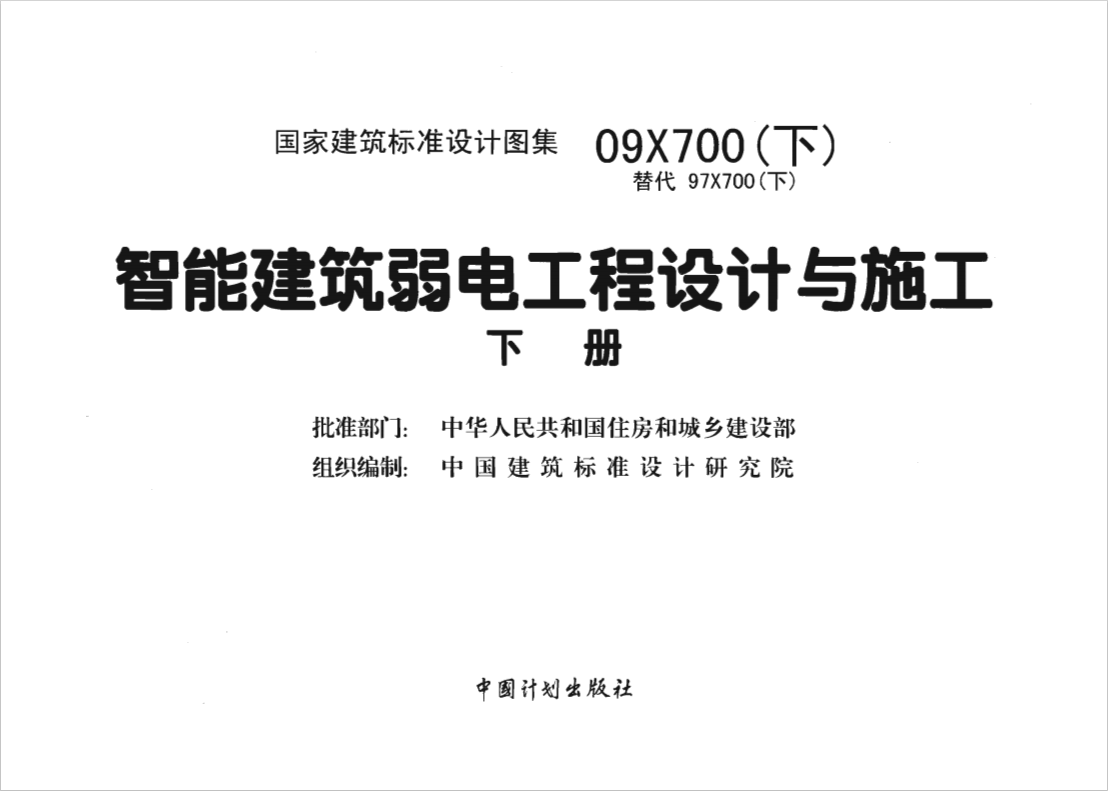

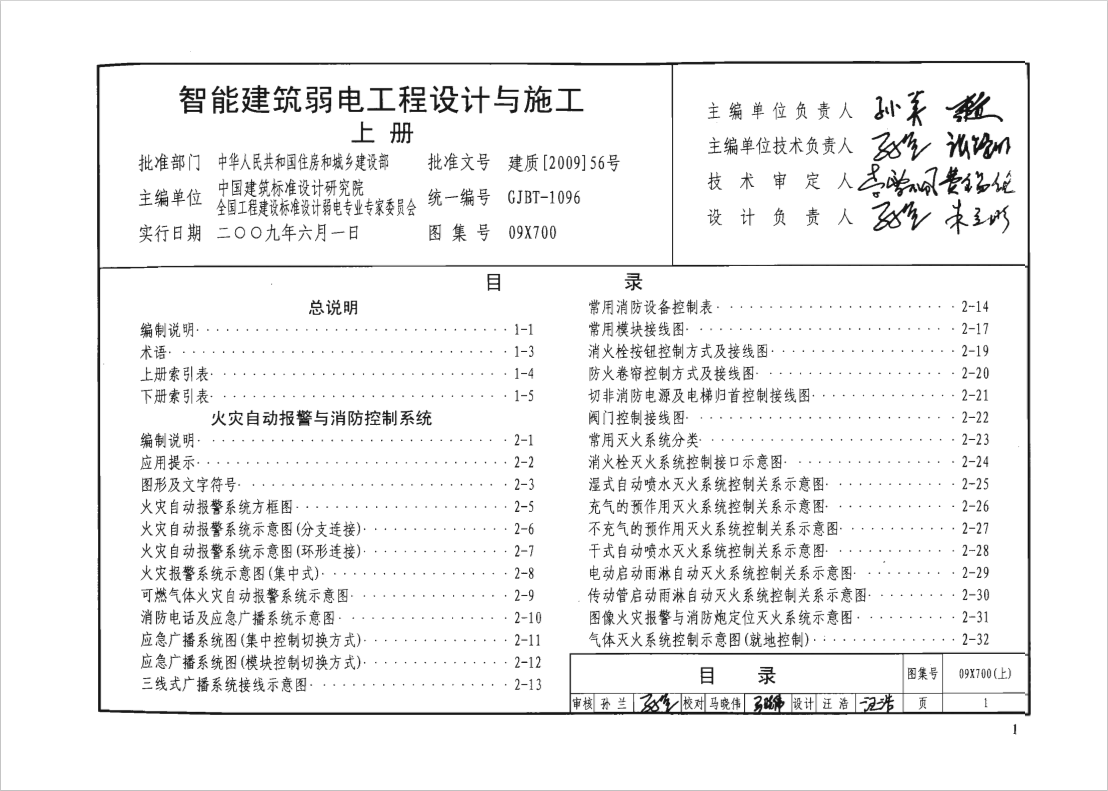

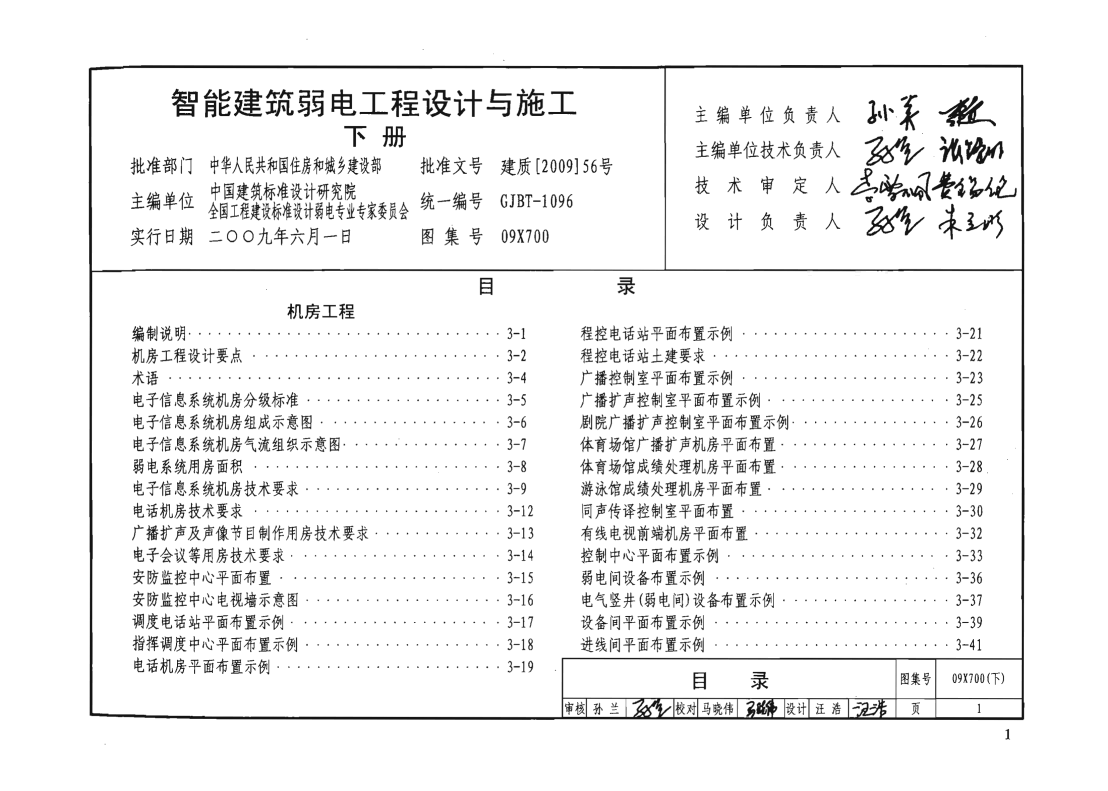

09X700《智能建筑弱電工程設計與施工》圖集 是中國建筑標準設計研究院編制的技術文件，專門指導智能建筑中弱電系統的設計、施工與驗收。該圖集涵蓋通信網絡、安防監控、樓宇自控等多個子系統，是智能建筑工程的重要參考依據。以下為核心內容解析及使用指南：

---

一、圖集適用范圍

1. 建筑類型：
   • 商業綜合體、寫字樓、醫院、學校、酒店等智能化建筑。
2. 系統范圍：
   • 通信系統（綜合布線、5G/WiFi覆蓋）；
   • 安防系統（視頻監控、門禁、入侵報警、電子巡更）；
   • 樓宇自控（BA系統，含空調、照明、電梯監控）；
   • 信息設施（公共廣播、信息發布、會議系統）。

---

二、核心內容解析

1. 系統設計規范

• 拓?fù)浣Y(jié)構：
  • 分層設計（核心層、匯聚層、接入層），明確各子系統邏輯架構；
  • 典型網絡拓?fù)涫纠ㄈ绨卜老到y(tǒng)采用星型+總線混合組網）。
• 傳輸介質選擇：
  • 銅纜（Cat6/Cat6A）、光纜（單模/多模）的應用場景與性能指標；
  • 無線傳輸（如WiFi 6覆蓋密度規劃表）。

2. 設備安裝與布線

• 機房布置：
  • 弱電機柜尺寸、散熱要求、配線架安裝間距（如19英寸機柜U位分配圖）；
  • 接地規范（聯合接地電阻≤1Ω）。
• 線纜敷設：
  • 橋架分層設計（強電與弱電線纜間距≥300mm）；
  • 光纖熔接盒安裝示意圖（壁掛/機架式）。

3. 子系統設計示例

• 視頻監控系統：
  • 攝像機選型表（分辨率、照度、焦距匹配場景）；
  • 存儲容量計算公式（如1080P視頻30天存儲需≈4TB）。
• 樓宇自控系統：
  • DDC控制器點位表（AI/AO/DI/DO接口配置）；
  • 常見控制邏輯圖（如空調機組啟停與溫濕度聯動）。

4. 施工與驗收

• 隱蔽工程要求：
  • 預埋管線標識規范（標簽內容、間距）；
  • 線纜彎曲半徑（光纜≥20倍直徑，銅纜≥4倍直徑）。
• 測試標準：
  • 網絡性能測試（吞吐量、延遲、丟包率）；
  • 安防系統聯動測試（如入侵報警觸發視頻錄制）。

---

三、圖集使用注意事項

1. 版本適配性：
   • 該圖集發布于2009年，部分技術參數可能過時（如未涵蓋IPv6、PoE++供電等新技術），需結合以下標準更新：
     • GB 50314-2015《智能建筑設計標準》；
     • GB/T 36637-2018《智慧城市建筑及居住區綜合服務平臺技術規范》。
2. 特殊場景補充：
   • 高層建筑防雷設計參考GB 50343-2012；
   • 數據中心機房需額外遵循GB 50174-2017。

---

四、替代與擴展參考

• 新版圖集：
  • 19DX101-1《建筑電氣常用數據》（含智能建筑更新內容）；
  • 20X101-3《綜合布線系統工程設計與施工》。
• 擴展標準：
  • JGJ/T 334-2014《建筑設備監控系統工程技術規范》；
  • T/CECS 772-2020《智慧建筑通信網絡系統工程設計標準》。

---

五、實際應用建議

1. 設計階段：
   • 結合BIM模型優化管線綜合（避免與暖通、給排水管道沖突）；
   • 預留20%以上端口冗余，適應未來擴展。
2. 施工階段：
   • 使用專業工具（如光纖熔接機、網絡測試儀）保障質量；
   • 嚴格按圖集標注的色標區分線纜功能（如藍色為數據、紅色為安防）。

---

總結：09X700圖集為智能建筑弱電工程提供了系統化設計框架與施工范本，但需結合最新技術標準靈活調整。建議優先采用數字化設計工具（如Revit、CAD+智能化插件）提升效率，并關注行業動態（如AIoT、數字孿生技術的應用）。
