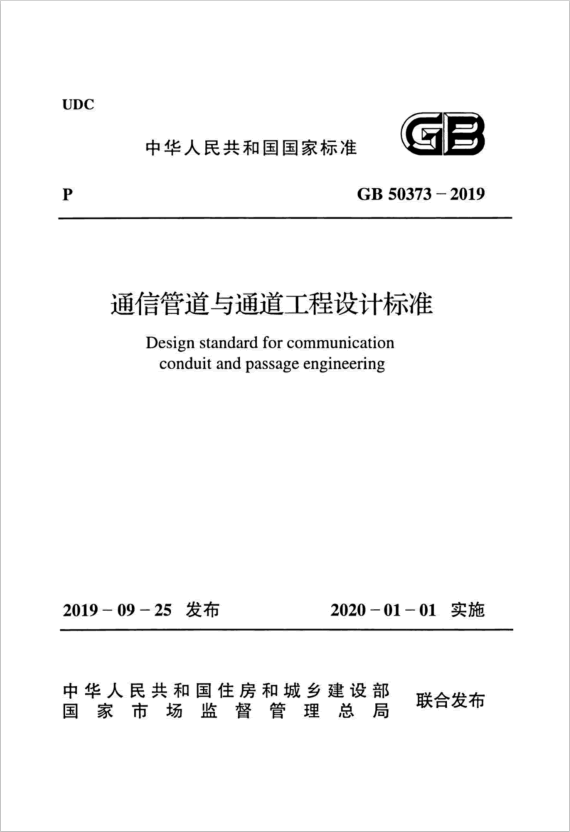

GB 50373-2019《通信管道與通道工程設計標準》 是中國通信行業管道工程設計的技術規范，適用于新建、改建和擴建的通信管道與通道工程（含城市地下綜合管廊中的通信專用管道）。該標準于2020年3月1日實施，替代原GB 50373-2006版本。以下是核心內容解析及設計實施要點：

---

一、適用范圍與設計原則

1. 適用場景
   • 城市道路、橋梁、隧道、地鐵等區域的通信管道（含光纜、電纜管道）；
   • 建筑物內通信豎井、水平通道（含弱電間、走廊預埋管槽）。
2. 設計原則
   • 統籌規劃：與市政道路、地下綜合管廊同步設計，避免重復開挖；
   • 安全耐久：管道抗壓強度≥10kN/m2，使用壽命≥50年；
   • 靈活擴展：預留30%以上管孔容量，適配未來5G/6G網絡需求。

---

二、核心設計內容與要求

1. 管道路由與埋深

場景	最小埋深	特殊要求
人行道/綠化帶	0.5	避開樹根，距喬木≥1.5m
機動車道	0.7	采用鋼筋混凝土包封，覆土壓實度≥95%
橋梁/隧道內	明敷或?qū)Ｓ貌鄣?/td>	防火阻燃處理（氧指數≥32%），抗震支架固定
凍土區域	低于凍土層0.3m	采用HDPE雙壁波紋管，抗凍脹設計

2. 管道材料與規格

• 管材選型：


  材料	適用場景	技術指標
  PVC-U實壁管	一般道路、建筑物內暗敷	環剛度≥8kN/m2，維卡軟化溫度≥80℃
  HDPE硅芯管	長距離直埋、穿跨越工程	內壁摩擦系數≤0.15，耐環境應力開裂≥1500h
  鋼管	過路頂管、強腐蝕環境	壁厚≥3mm，內外壁環氧樹脂防腐處理

• 管孔容量：
  • 主干管道：12~48孔（孔徑Φ100/110mm）；
  • 配線管道：4~12孔（孔徑Φ50/75mm）。

3. 通道與手孔設計

• 人（手）孔間距：
  • 直線段：100~150m（市區）/200~300m（郊區）；
  • 彎道/分支處：必須設置人孔。
• 防水要求：
  • 人孔內壁防水等級≥P6，底部設集水坑（尺寸≥300×300×300mm）；
  • 管道坡度≥0.2%，坡向人孔或排水設施。

4. 與其他管線的間距

相鄰管線類型	水平凈距	垂直凈距
給水管	≥0.5	≥0.15
燃?xì)夤?/td>	≥1.0	≥0.3
電力電纜	≥0.5	≥0.25
熱力管	≥1.5	≥0.5

---

三、與其他規范的銜接

1. GB 50838-2015《城市綜合管廊工程技術規范》：
   • 通信管道在綜合管廊內的安裝位置、支架間距需符合其要求；
2. YD 5102-2010《通信線路工程設計規范》：
   • 光纜敷設張力、彎曲半徑需同步滿足；
3. GB 50289-2016《城市工程管線綜合規劃規范》：
   • 統籌規劃管線平面布局，避免交叉沖突。

---

四、施工與驗收要點

1. 施工工藝：
   • 管道接續：PVC-U采用承插粘接，HDPE采用熱熔焊接；
   • 回填要求：分層夯實，每層厚度≤300mm，回填土含雜物量≤5%。
2. 驗收標準：
   • 通棒試驗：Φ85mm通棒在管道內全程暢通；
   • 壓力測試：鋼管試壓0.6MPa/10min無滲漏；
   • 接地電阻：金屬管道接地電阻≤10Ω。

---

五、新版主要變化（vs. GB 50373-2006）

1. 新增內容：
   • 明確綜合管廊內通信管道設計要求（如防火分隔、智能化監控）；
   • 增加微管微纜技術參數（適用于高密度光纖布放）。
2. 技術升級：
   • 提高管材環剛度指標（原標準為4kN/m2，新標提升至8kN/m2）；
   • 強化抗震設計（地震烈度≥7度區需采用柔性連接）。
3. 環保要求：
   • 管材需符合《建筑用塑料管材有害物質限量》標準。

---

六、典型問題與對策

1. 問題：管道積水導致光纜損壞。
   • 對策：設計時增加坡度檢查井，施工中嚴格驗收防水密封。
2. 問題：管孔堵塞無法穿纜。
   • 對策：敷管后立即封堵管口，定期清理人孔內雜物。
3. 問題：與電力管線干擾。
   • 對策：按規范保持安全間距，必要時采用非金屬管或電磁屏蔽措施。

總結：GB 50373-2019是通信管道工程設計的關鍵依據，需結合城市發展規劃與新技術（如5G微管微纜、智能管廊監控）靈活應用。設計階段應重點關注路由合理性、管材耐久性及擴展性，施工階段嚴控防水與接續質量，運維階段依托數字化工具實現全生命周期管理。
