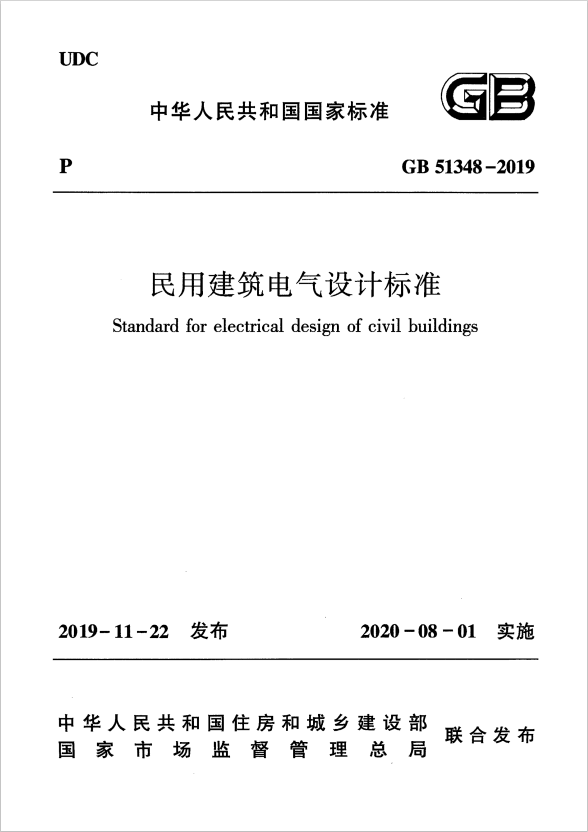

GB 51348-2019《民用建筑電氣設計標準》是中國現行的民用建筑電氣設計領域的國家標準，自2020年8月1日起實施，替代了原行業標準JGJ 16-2008《民用建筑電氣設計規范》。該標準適用于新建、改建和擴建的民用建筑電氣設計，涵蓋住宅、公共建筑、商業建筑等類型，旨在保障電氣系統安全、節能、環保和智能化。以下是其主要內容及關鍵點：

---

一、標準主要內容

1. 總則
   • 強調電氣設計需遵循安全可靠、技術先進、經濟合理、節能環保的原則，并滿足智能化需求。
   • 明確適用范圍和與其他規范的協調關系（如《建筑設計防火規范》GB 50016）。
2. 供配電系統
   • 負荷分級：根據建筑功能對電力負荷進行分級（一級、二級、三級），明確不同級別負荷的供電要求。
   • 電壓選擇：推薦低壓配電電壓為220/380V，高壓配電電壓根據負荷容量選擇。
   • 電能質量：對諧波抑制、電壓偏差、三相不平衡等提出技術要求。
3. 配變電所設計
   • 配變電所的位置選擇、設備布置、通風散熱、防火防爆要求。
   • 變壓器容量選擇需考慮負荷特性及節能要求，推薦使用高效低耗設備。
4. 低壓配電系統
   • 配電方式（放射式、樹干式、混合式）的適用場景。
   • 線路保護（短路、過載、接地故障保護）及選擇性配合要求。
   • 剩余電流保護裝置（RCD）的設置條件。
5. 應急電源與備用電源
   • 應急電源（如柴油發電機、UPS、EPS）的配置要求，確保消防負荷、重要負荷的連續供電。
   • 備用電源切換時間需滿足不同負荷需求（如消防設備≤15s）。
6. 電氣照明
   • 照度標準、照明質量（顯色性、眩光控制）、節能措施（LED光源、智能控制）。
   • 應急照明和疏散指示系統的設計要求（包括集中控制型系統）。
7. 防雷與接地
   • 建筑物防雷分類及相應措施（接閃器、引下線、接地裝置）。
   • 接地系統類型（TN-S、TN-C-S、TT等）的選擇及安全要求。
   • 等電位聯結的實施細則。
8. 智能化系統
   • 建筑設備監控系統（BA）、安全防范系統（視頻監控、門禁）、信息設施系統（綜合布線、網絡）的設計要求。
   • 強調智能化系統的集成性和兼容性。
9. 消防電氣設計
   • 火災自動報警系統（FAS）的聯動控制邏輯。
   • 消防設備配電線路的耐火、防火措施（如礦物絕緣電纜）。
   • 新增消防電源監控系統和防火門監控系統的強制要求。
10. 節能與綠色建筑
    • 電能計量與能耗監測系統的設置要求。
    • 可再生能源（光伏、儲能）接入的設計原則。
    • 電動機、變壓器等設備的高效選型標準。

---

二、主要更新與重點變化

1. 強化消防電氣安全
   • 新增消防電源監控系統（監測消防設備電源狀態）、防火門監控系統（實時監控防火門啟閉狀態）。
   • 明確應急照明和疏散指示系統需符合《消防應急照明和疏散指示系統技術標準》GB 51309。
2. 智能化與信息化
   • 細化建筑智能化系統設計，要求與物聯網、5G等技術融合。
   • 數據機房、弱電井道的設計需預留擴展空間。
3. 節能環保要求升級
   • 規定公共建筑需設置電能管理系統，實現分項計量。
   • 推廣光伏發電系統與建筑一體化設計。
4. 細化特殊場所設計
   • 醫療場所、教育建筑、數據中心等特殊場所的電氣設計補充技術要求。
   • 醫療場所的IT系統（隔離電源）配置要求更嚴格。
5. 安全防護措施
   • 強調電氣火災監控系統的設置（如剩余電流式電氣火災探測器）。
   • 兒童活動場所插座安裝高度不得低于1.8m。

---

三、設計應用注意事項

1. 強制性條文
   標準中黑體字條款為強制性條文，必須嚴格執行（如消防設備配電線路的耐火保護）。
2. 與其他規范的協調
   • 與《建筑設計防火規范》GB 50016、《通用用電設備配電設計規范》GB 50055等配套使用。
   • 涉及人防工程、醫療建筑時需同步滿足專項標準。
3. 審查與驗收
   • 設計文件中需明確負荷分級、應急電源容量、消防聯動邏輯等關鍵參數。
   • 施工圖審查重點關注消防電氣、防雷接地、節能措施的合規性。

---

四、典型應用場景

• 住宅建筑：戶內配電箱回路劃分、電動汽車充電設施預留、智能家居系統集成。
• 商業綜合體：應急電源容量計算、公共區域照明控制策略、客流監控系統設計。
• 醫院建筑：醫療場所局部IT系統、UPS不間斷電源配置、手術室應急照明。
